اینورتر سه فاز به سه فاز چیست و چه کاربردی دارد؟ | راهنمای انتخاب از آزند اتوماسیون

برخلاف نوع تک فاز به سه فاز که برای مصارف کوچک و محیط‌های بدون دسترسی به برق صنعتی طراحی شده، مدل سه فاز به سه فاز برای بارهای بزرگ‌تر و توان‌های بالاتر ساخته می‌شود. در ادامه این راهنما، عملکرد، اجزا، کاربردها و نکات انتخاب اینورتر سه فاز را به زبان ساده بررسی می‌کنیم. برای شروع، نگاهی به جدول مقایسه‌ای زیر بیندازید تا تفاوت‌های اصلی را در یک نگاه ببینید.

جدول مقایسه سریع

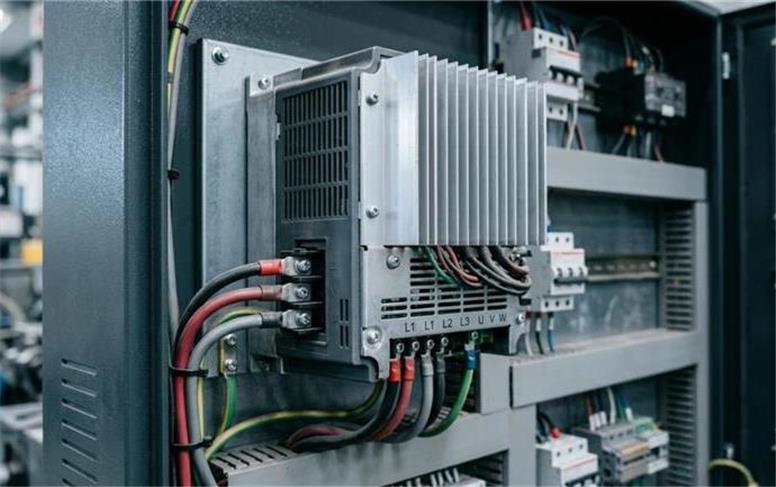

اینورتر سه فاز به سه فاز چیست؟

اینورتر سه فاز به سه فاز در واقع نوعی درایو فرکانس متغیر یا VFD است که وظیفه‌اش کنترل دقیق سرعت، گشتاور و جهت چرخش موتورهای الکتریکی سه فاز است. این دستگاه ابتدا برق متناوب سه فاز ورودی، معمولاً ۳۸۰ ولت، را از طریق یک یکسوساز به جریان مستقیم تبدیل می‌کند. سپس این ولتاژ DC در بخش باس DC فیلتر و پایدار می‌شود تا نوسانات برق شهر تأثیری روی عملکرد موتور نگذارد.

در مرحله بعد، بخش اینورتر با استفاده از قطعات نیمه‌هادی قدرت مانند IGBT، این ولتاژ مستقیم را دوباره به برق متناوب سه فاز تبدیل می‌کند؛ اما این بار با فرکانس و ولتاژی که اپراتور یا سیستم کنترل تعیین کرده است. همین قابلیت باعث می‌شود بتوان سرعت موتور را از دور کم تا دور بالا، بدون افت گشتاور، تنظیم کرد. به همین دلیل، این نوع اینورتر یکی از پایه‌ای‌ترین ابزارهای اتوماسیون صنعتی در کارخانه‌ها و خطوط تولید محسوب می‌شود.

تفاوت اینورتر سه فاز به سه فاز با نوع تک فاز به سه فاز

تفاوت اصلی این دو نوع در ورودی دستگاه است. اینورتر سه فاز به سه فاز برق سه فاز را هم در ورودی و هم در خروجی دارد، در حالی که مدل تک فاز به سه فاز برق تک فاز خانگی یا کارگاهی، معمولاً ۲۲۰ ولت، را دریافت کرده و آن را به برق سه فاز تبدیل می‌کند. این ویژگی باعث می‌شود مدل تک فاز به سه فاز بیشتر در مناطقی استفاده شود که دسترسی به برق صنعتی وجود ندارد یا هزینه کشیدن برق سه فاز بالاست.

از نظر توان و کیفیت قطعات هم تفاوت محسوسی وجود دارد. اینورترهای سه فاز به سه فاز معمولاً IGBT قوی‌تری نسبت به مدل تک فاز به سه فاز در توان مساوی دارند و می‌توانند بارهای سنگین‌تری مانند کمپرسورهای صنعتی، آسانسورهای گیربکس‌دار و خطوط تولید بزرگ را بدون مشکل راه‌اندازی کنند. برای همین، اگر برق سه فاز در محل پروژه در دسترس باشد، معمولاً انتخاب مدل سه فاز به سه فاز توصیه می‌شود، چون هم پایداری بیشتری دارد و هم عمر مفید بالاتری را تجربه می‌کند.

اجزای اصلی و نحوه عملکرد

هر اینورتر سه فاز به سه فاز از سه بخش کلیدی تشکیل شده است: یکسوساز، باس DC و بخش اینورتر. یکسوساز وظیفه دارد برق AC ورودی را به DC تبدیل کند. باس DC این ولتاژ را با استفاده از خازن‌ها فیلتر می‌کند تا یک ولتاژ ثابت و پایدار در اختیار بخش بعدی قرار گیرد. این مرحله بسیار مهم است، چون هرگونه نوسان در این قسمت مستقیماً روی کیفیت خروجی موتور تأثیر می‌گذارد.

بخش نهایی یعنی اینورتر، با کلیدزنی سریع ترانزیستورهای IGBT، ولتاژ DC را به یک موج شبه‌سینوسی AC سه فاز تبدیل می‌کند. با تغییر الگوی کلیدزنی، دستگاه می‌تواند فرکانس و ولتاژ خروجی را دقیقاً مطابق نیاز موتور تنظیم کند. این کنترل دقیق، همان چیزی است که به اینورتر اجازه می‌دهد سرعت موتور را از صفر تا حداکثر دور، بدون افت گشتاور و با راه‌اندازی نرم، تغییر دهد. بسیاری از مدل‌های صنعتی امروزی همچنین سیستم‌های حفاظتی در برابر اضافه‌جریان، اضافه‌ولتاژ و دمای بالا دارند تا هم دستگاه و هم موتور متصل به آن ایمن بماند.

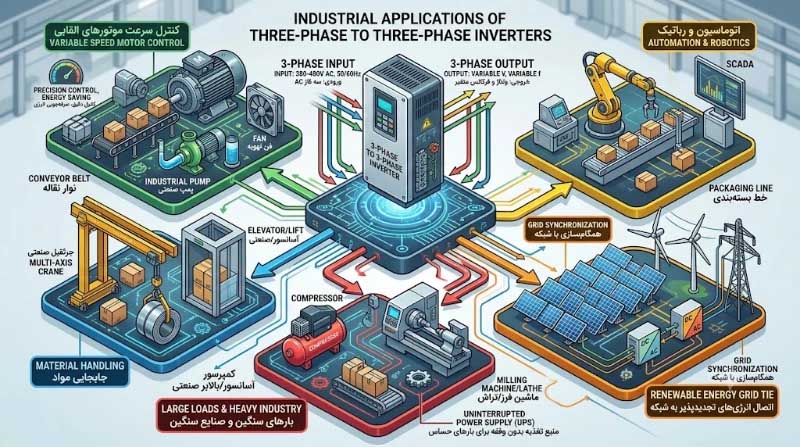

کاربردهای صنعتی اینورتر سه فاز به سه فاز

کاربرد اصلی این دستگاه در جاهایی است که موتورهای سه فاز با توان بالا نیاز به کنترل دقیق سرعت و گشتاور دارند. در خطوط تولید کارخانه‌ها، این اینورترها برای کنترل نوار نقاله‌ها، میکسرها و دستگاه‌های بسته‌بندی استفاده می‌شوند تا سرعت تولید با نیاز واقعی خط تنظیم شود. در صنایع آب و فاضلاب هم پمپ‌های بزرگ با استفاده از این اینورترها راه‌اندازی نرم می‌شوند تا فشار ناگهانی به لوله‌ها و شیرآلات وارد نشود.

در بخش تهویه و تأسیسات، اینورتر سه فاز به سه فاز برای کنترل فن‌های صنعتی و کمپرسورهای هوای فشرده به کار می‌رود؛ چون امکان تنظیم دقیق دور موتور باعث صرفه‌جویی قابل توجه در مصرف انرژی می‌شود. آسانسورهای گیربکس‌دار صنعتی نیز یکی دیگر از مصارف رایج این تجهیز هستند، جایی که راه‌اندازی نرم و توقف دقیق اهمیت بالایی برای ایمنی و راحتی سرنشین دارد. در کارخانه‌های خودروسازی، فولاد و سیمان هم به دلیل توان بالای موتورها، تقریباً همیشه از مدل سه فاز به سه فاز استفاده می‌شود، نه نوع تک فاز به سه فاز.

نکات کلیدی برای انتخاب اینورتر سه فاز به سه فاز

اولین نکته در انتخاب، تطبیق دقیق توان اینورتر با توان موتور است. انتخاب اینورتر با توان کمتر از موتور باعث خاموشی‌های مکرر و آسیب به قطعات می‌شود، در حالی که انتخاب توان خیلی بالاتر هم هزینه غیرضروری به پروژه تحمیل می‌کند. نکته دوم، بررسی جریان نامی موتور و اطمینان از این است که اینورتر بتواند این جریان را بدون افت عملکرد تأمین کند.

نکته سوم که کمتر مورد توجه قرار می‌گیرد، شرایط محیطی محل نصب است. اگر اینورتر در محیطی با گرد و غبار زیاد یا دمای بالا نصب شود، باید مدل با درجه حفاظت مناسب و در صورت نیاز خنک‌کننده اضافه انتخاب شود. همچنین وجود پارامترهای قابل برنامه‌ریزی مانند راه‌اندازی نرم، محافظت در برابر اضافه‌بار و امکان اتصال به سیستم کنترل مرکزی، از ویژگی‌هایی است که در پروژه‌های صنعتی امروزی اهمیت زیادی پیدا کرده است. برای دریافت مشاوره دقیق‌تر بر اساس نوع موتور و کاربرد پروژه، می‌توانید با کارشناسان فنی آزند اتوماسیون در ارتباط باشید.

مزایا و محدودیت‌های اینورتر سه فاز به سه فاز

مهم‌ترین مزیت این دستگاه، صرفه‌جویی قابل توجه در مصرف انرژی است؛ چون به جای کار کردن موتور با دور ثابت، سرعت دقیقاً متناسب با نیاز واقعی تنظیم می‌شود. علاوه بر این، راه‌اندازی نرم موتور باعث کاهش استهلاک مکانیکی و افزایش عمر مفید تجهیزات متصل می‌شود. امکان کنترل از راه دور و تشخیص عیب هم از مزایای دیگر مدل‌های جدید این اینورترها است که نگهداری خط تولید را ساده‌تر می‌کند.

از سوی دیگر، این دستگاه‌ها به برق سه فاز ورودی نیاز دارند که در همه مکان‌ها در دسترس نیست و همین موضوع می‌تواند محدودیتی برای برخی پروژه‌های کوچک یا مناطق روستایی باشد. همچنین هزینه اولیه خرید مدل‌های سه فاز به سه فاز، به‌خصوص در توان‌های بالا، نسبت به روش‌های سنتی راه‌اندازی موتور بیشتر است؛ اما این هزینه معمولاً در بلندمدت از طریق صرفه‌جویی انرژی و کاهش هزینه‌های تعمیر و نگهداری جبران می‌شود.

نتیجه‌گیری

اینورتر سه فاز به سه فاز یکی از آن تجهیزاتی است که شاید در نگاه اول ساده به نظر برسد، اما نقش بسیار حیاتی در راندمان و ایمنی خطوط صنعتی دارد. از کنترل دقیق سرعت موتورها گرفته تا صرفه‌جویی در مصرف برق و افزایش عمر تجهیزات، این دستگاه در عمل هزینه‌ای که برایش صرف می‌شود را به مرور جبران می‌کند. اگر پروژه شما به موتورهای سه فاز با توان بالا وابسته است، انتخاب یک اینورتر مناسب و باکیفیت می‌تواند تفاوت زیادی در عملکرد روزانه خط تولید ایجاد کند. توصیه می‌شود پیش از خرید، توان موتور، شرایط محیطی و نیازهای کنترلی پروژه را دقیق بررسی کنید و در صورت نیاز از مشاوره کارشناسان فنی کمک بگیرید تا مدل درستی را انتخاب کنید.

پرسش و پاسخ

۱. اینورتر سه فاز به سه فاز چه تفاوتی با درایو دارد؟

در عمل، اینورتر یکی از بخش‌های اصلی یک درایو محسوب می‌شود و بسیاری از افراد این دو اصطلاح را به جای هم به کار می‌برند. درایو مجموعه‌ای کامل از یکسوساز، باس DC، بخش اینورتر و مدارهای کنترلی است که کنترل کامل موتور را انجام می‌دهد.

۲. آیا می‌توان از اینورتر سه فاز به سه فاز برای موتورهای کوچک هم استفاده کرد؟

بله، اما از نظر اقتصادی معمولاً برای موتورهای کوچک با توان پایین، استفاده از این نوع اینورتر توجیه چندانی ندارد و مدل‌های تک فاز به سه فاز یا سایر روش‌های راه‌اندازی می‌توانند گزینه مقرون‌به‌صرفه‌تری باشند.

۳. چه عاملی باعث خرابی اینورتر سه فاز می‌شود؟

شایع‌ترین دلایل شامل نوسانات شدید برق ورودی، گرمای بیش از حد محیط نصب، عدم تطبیق توان اینورتر با موتور و نبود سرویس دوره‌ای است. رعایت نکات نصب و نگهداری دوره‌ای می‌تواند بیشتر این مشکلات را پیشگیری کند.

۴. آیا اینورتر سه فاز به سه فاز باعث صرفه‌جویی در مصرف برق می‌شود؟

بله، چون سرعت موتور دقیقاً متناسب با بار واقعی تنظیم می‌شود، مصرف انرژی نسبت به روش‌های راه‌اندازی مستقیم به‌طور محسوسی کاهش پیدا می‌کند، به‌خصوص در پمپ‌ها و فن‌هایی که بار متغیر دارند.

۵. برای خرید اینورتر سه فاز مناسب پروژه، چه اطلاعاتی لازم است؟

توان و جریان نامی موتور، ولتاژ برق در دسترس، شرایط محیطی محل نصب و نوع کاربرد (مانند پمپ، فن یا نوار نقاله) مهم‌ترین اطلاعاتی هستند که برای انتخاب دقیق نیاز است.
