تجهیزات مورد نیاز برای کابل کشی شبکه

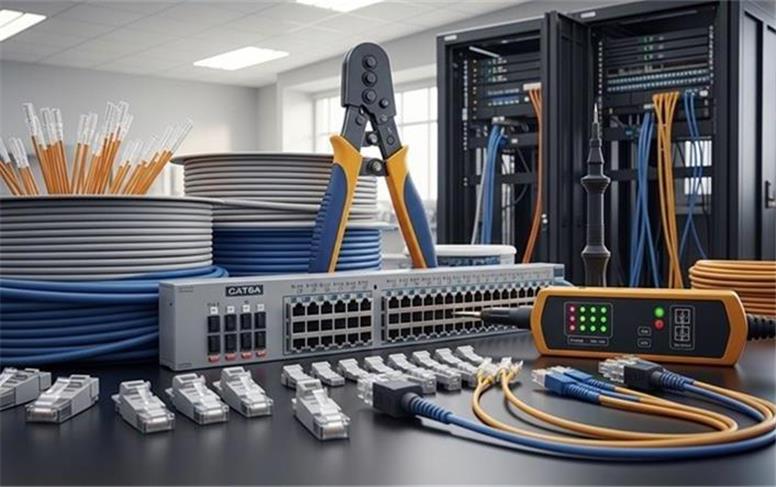

تجهیزات مورد نیاز برای کابل کشی شبکه از انتخاب کابل شبکه مناسب شروع می‌شود و تا نصب کیستون، پچ پنل، رک، سوئیچ و حتی تجهیزات جانبی مانند ترانکینگ، سینی کابل و لوله فلکسی ادامه پیدا می‌کند. در یک اجرای استاندارد، ابزارهایی مانند آچار پرس، پانچ، تستر کابل و استریپر نقش تعیین‌کننده‌ای در کیفیت اتصال دارند و بدون لیبل‌گذاری، بست کمربندی و مدیریت صحیح داخل رک، شبکه در آینده دچار بی‌نظمی خواهد شد. همچنین تجهیزاتی مانند UPS، فن رک، سیستم ارت و حتی کاور محافظ سوکت در افزایش دوام و پایداری زیرساخت تأثیر مستقیم دارند. در این مطلب، تمامی تجهیزات مورد نیاز برای کابل کشی شبکه را به‌صورت کامل و اولویت‌بندی‌شده بررسی می‌کنیم تا بتوانید اجرای حرفه‌ای، ایمن و توسعه‌پذیر داشته باشید.

1. کابل شبکه

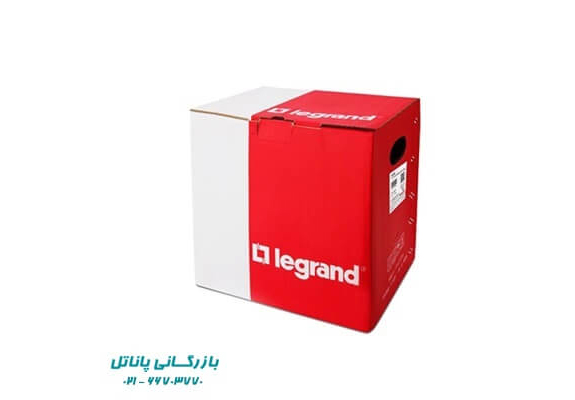

کابل شبکه همچون کابل شبکه لگراند اصلی‌ترین بخش هر پروژه کابل‌کشی است و کیفیت آن مستقیماً روی سرعت، پایداری و نویزپذیری شبکه تأثیر می‌گذارد. معمولاً از کابل‌های Cat5e، Cat6 یا Cat6a استفاده می‌شود که هر کدام ظرفیت پهنای باند و سرعت متفاوتی دارند. انتخاب نوع کابل باید بر اساس متراژ، حجم تبادل داده و آینده‌نگری پروژه انجام شود. در پروژه‌های اداری و سازمانی اغلب Cat6 یا Cat6a پیشنهاد می‌شود تا از افت سرعت در آینده جلوگیری شود. همچنین نوع شیلددار (STP) یا بدون شیلد (UTP) بودن کابل نیز باید با توجه به میزان نویز محیط انتخاب شود.

ردیف	نام تجهیز	دسته‌بندی	نقش در کابل‌کشی شبکه
1	کابل شبکه (Cat5e/Cat6/Cat6a)	زیرساخت اصلی	انتقال داده بین تجهیزات
2	کیستون شبکه	پسیو	اتصال کابل به پریز شبکه
3	پچ پنل	پسیو	مدیریت و ترمینیشن کابل‌ها در رک
4	رک شبکه	زیرساخت فیزیکی	نگهداری و سازماندهی تجهیزات
5	سوئیچ شبکه	اکتیو	توزیع و مدیریت ترافیک داده
6	پچ کورد	پسیو	اتصال پچ پنل به سوئیچ یا کاربر
7	ترانکینگ / داکت	زیرساخت مسیر	عبور و محافظت از کابل‌ها
8	باکس روکار/توکار	نصب نهایی	نگهداری کیستون روی دیوار
9	بست کمربندی	مدیریت کابل	مرتب‌سازی و فیکس کابل‌ها
10	لیبل کابل	مدیریت شبکه	شماره‌گذاری و شناسایی کابل‌ها
11	سوکت RJ45	اتصال نهایی	رابط کابل با تجهیزات
12	ابزار پانچ	ابزار نصب	اتصال کابل به کیستون/پچ پنل
13	آچار پرس	ابزار نصب	نصب سوکت RJ45 روی کابل
14	تستر کابل	ابزار تست	بررسی صحت اتصال کابل‌ها
15	استریپر کابل	ابزار آماده‌سازی	لخت کردن روکش کابل
16	قیچی/کاتر کابل	ابزار برش	برش دقیق کابل شبکه
17	سینی کابل	زیرساخت صنعتی	عبور حجم زیاد کابل در پروژه بزرگ
18	لوله فلکسی/برق	محافظ مسیر	محافظت کابل داخل دیوار یا سقف
19	نگهدارنده کابل	مدیریت مسیر	فیکس کابل روی دیوار/سقف
20	ماژول فیبر نوری	اکتیو/انتقال	تبدیل سیگنال نوری به الکتریکی
21	پچ پنل فیبر نوری	پسیو فیبر	مدیریت و اتصال فیبرها
22	فن رک	تهویه	خنک‌سازی تجهیزات شبکه
23	UPS رک	برق اضطراری	تأمین برق در زمان قطعی
24	تجهیزات ارت	ایمنی	تخلیه نویز و حفاظت تجهیزات
25	کاور محافظ سوکت	محافظتی	جلوگیری از گردوغبار و آسیب پورت

مطابق نظر سایت پاناتل مرجع تخصصی فروش انواع تجهیزات شبکه:

کابل‌های شبکه موجود بر اساس نوع کاربرد، استانداردها، جنس شیلد و روکش، تعداد رشته سیم‌های موجود در کابل، سطح مقطع کابل، جنس هادی و غیره به انواع مختلفی تقسیم می‌شوند که همین موارد نقش بسزایی در تعیین قیمت کابل شبکه دارد. هرچه استاندارد کابل افزایش یابد به دلیل افزایش سرعت آن در انتقال داده‌ها، قیمت آن افزایش می‌یابد برای مثال قیمت کابل شبکهcat6 نسبت به کابل cat5 بالاتر است.

2. کیستون شبکه

کیستون شبکه قطعه‌ای کوچک اما حیاتی در ساختار کابل‌کشی است که وظیفه اتصال کابل اصلی به پریز شبکه را بر عهده دارد. کابل شبکه داخل کیستون پانچ می‌شود و سپس کیستون داخل باکس یا ترانک نصب می‌گردد. کیفیت کیستون در کاهش نویز، جلوگیری از قطعی ارتباط و افزایش عمر شبکه بسیار مهم است. کیستون‌ها نیز مانند کابل در دسته‌های Cat5e، Cat6 و Cat6a عرضه می‌شوند و باید با نوع کابل هماهنگ باشند. استفاده از کیستون استاندارد باعث می‌شود شبکه ساختاریافته (Structured Cabling) اصولی و قابل توسعه داشته باشید.

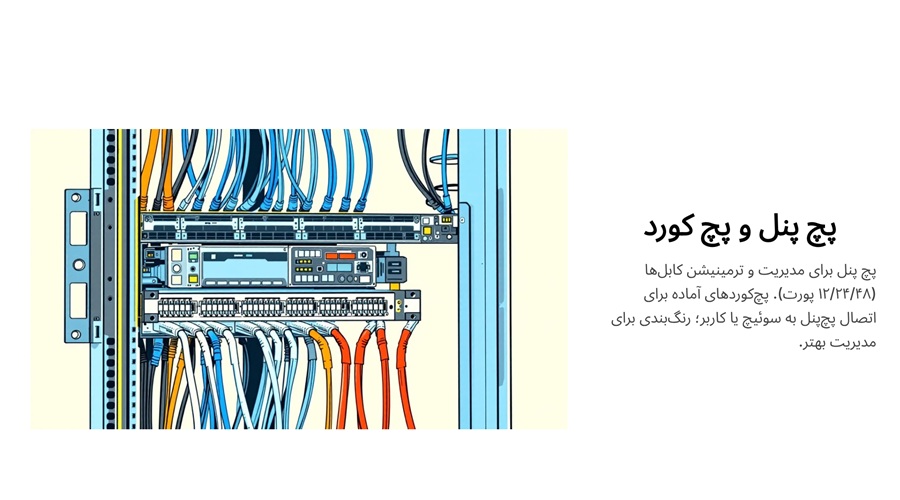

3. پچ پنل

پچ پنل در رک شبکه نصب می‌شود و تمامی کابل‌های اصلی به آن پانچ می‌شوند. این قطعه نقش مدیریت و نظم‌دهی به کابل‌ها را ایفا می‌کند و امکان عیب‌یابی و تغییر سریع ارتباطات را فراهم می‌سازد. در پروژه‌های حرفه‌ای، پچ پنل باعث می‌شود کابل‌های اصلی مستقیماً به سوئیچ متصل نشوند و از آسیب احتمالی جلوگیری شود. پچ پنل‌ها در مدل‌های ۱۲، ۲۴ و ۴۸ پورت عرضه می‌شوند. انتخاب ظرفیت مناسب باید متناسب با تعداد نودهای شبکه و توسعه آینده انجام شود.

4. رک شبکه

رک شبکه محفظه‌ای فلزی برای نگهداری و سازماندهی تجهیزات شبکه مانند سوئیچ، پچ پنل، مودم و UPS است. رک‌ها در دو نوع دیواری و ایستاده عرضه می‌شوند و انتخاب آن‌ها به ابعاد پروژه بستگی دارد. استفاده از رک باعث افزایش امنیت تجهیزات، نظم کابل‌ها و تهویه مناسب می‌شود. رک‌های استاندارد دارای سیستم تهویه، جایگاه نصب فن و مدیریت کابل داخلی هستند. در پروژه‌های حرفه‌ای، رک نقش حیاتی در افزایش عمر تجهیزات و کاهش بی‌نظمی کابل‌ها دارد.

5. سوئیچ شبکه

سوئیچ قلب تپنده شبکه محسوب می‌شود و وظیفه توزیع داده میان دستگاه‌ها را بر عهده دارد. تمامی کابل‌های متصل به پچ پنل در نهایت به سوئیچ متصل می‌شوند. سوئیچ‌ها در انواع مدیریتی (Managed) و غیرمدیریتی (Unmanaged) عرضه می‌شوند. در پروژه‌های سازمانی، استفاده از سوئیچ مدیریتی برای کنترل ترافیک، VLAN و امنیت شبکه توصیه می‌شود. تعداد پورت، سرعت انتقال (Gigabit یا 10Gigabit) و قابلیت PoE از مهم‌ترین معیارهای انتخاب سوئیچ هستند.

6. پچ کورد شبکه

پچ کورد کابل کوتاهی است که برای اتصال پچ پنل به سوئیچ یا کامپیوتر به پریز شبکه استفاده می‌شود. این کابل‌ها از قبل سوکت‌زنی شده و آماده استفاده هستند. کیفیت پچ کورد در جلوگیری از افت سرعت و قطعی ارتباط اهمیت زیادی دارد. بهتر است نوع پچ کورد با استاندارد کابل اصلی یکسان باشد. استفاده از رنگ‌بندی‌های مختلف پچ کورد نیز به مدیریت بهتر کابل‌ها در رک کمک می‌کند.

7. ترانکینگ یا داکت شبکه

ترانکینگ یا داکت برای عبور منظم و ایمن کابل‌ها روی دیوار یا کف استفاده می‌شود. این تجهیزات از کابل‌ها در برابر آسیب فیزیکی محافظت کرده و ظاهر محیط را مرتب نگه می‌دارند. در پروژه‌های اداری معمولاً از ترانکینگ‌های چندکاناله استفاده می‌شود تا کابل برق و شبکه از هم جدا باشند. انتخاب سایز مناسب داکت اهمیت زیادی دارد تا در آینده فضای کافی برای افزودن کابل‌های جدید وجود داشته باشد.

8. باکس روکار یا توکار کیستون

باکس شبکه محل نصب کیستون روی دیوار است. این باکس‌ها در دو نوع روکار و توکار عرضه می‌شوند و بسته به ساختار ساختمان انتخاب می‌شوند. استفاده از باکس استاندارد باعث می‌شود پریز شبکه ظاهری حرفه‌ای و ایمن داشته باشد. کیفیت ساخت باکس در جلوگیری از لق شدن کیستون و آسیب به کابل اهمیت دارد. در پروژه‌های مدرن معمولاً از فیس‌پلیت‌های ماژولار استفاده می‌شود.

9. بست کمربندی

بست کمربندی برای مرتب‌سازی و فیکس کردن کابل‌ها استفاده می‌شود. این قطعه ساده نقش مهمی در جلوگیری از گره‌خوردگی و آسیب کابل‌ها دارد. در رک شبکه و مسیرهای کابل‌کشی، استفاده صحیح از بست باعث تهویه بهتر و نظم بیشتر می‌شود. بهتر است بست‌ها بیش از حد سفت نشوند تا به کابل آسیب وارد نکنند. در پروژه‌های حرفه‌ای از بست‌های مخصوص دیتاسنتر استفاده می‌شود.

10. لیبل کابل و تجهیزات

لیبل‌گذاری یکی از مهم‌ترین بخش‌های کابل‌کشی اصولی است که اغلب نادیده گرفته می‌شود. هر کابل باید از ابتدا تا انتها شماره‌گذاری شود تا در زمان عیب‌یابی یا توسعه شبکه سردرگمی ایجاد نشود. استفاده از لیبل استاندارد باعث صرفه‌جویی قابل توجهی در زمان نگهداری شبکه می‌شود. در پروژه‌های بزرگ، سیستم نام‌گذاری مشخص برای پورت‌ها، پچ پنل و سوئیچ تعریف می‌شود. بدون لیبل‌گذاری، مدیریت شبکه در آینده بسیار دشوار خواهد شد.

11. سوکت RJ45

سوکت RJ45 رابط نهایی کابل شبکه با تجهیزات اکتیو مانند کامپیوتر، سوئیچ یا مودم است. این سوکت روی کابل پرس می‌شود و امکان انتقال داده را فراهم می‌کند. کیفیت سوکت تأثیر مستقیمی بر پایداری ارتباط و جلوگیری از نویز دارد. سوکت‌ها در مدل‌های Cat5e، Cat6 و Cat6a تولید می‌شوند و باید با نوع کابل هماهنگ باشند. در پروژه‌های حرفه‌ای استفاده از سوکت‌های استاندارد با روکش طلایی برای کاهش افت سیگنال توصیه می‌شود. پرس صحیح سوکت نیز اهمیت بالایی دارد، زیرا خطای کوچک در ترتیب رنگ‌بندی می‌تواند باعث قطعی یا کاهش سرعت شبکه شود.

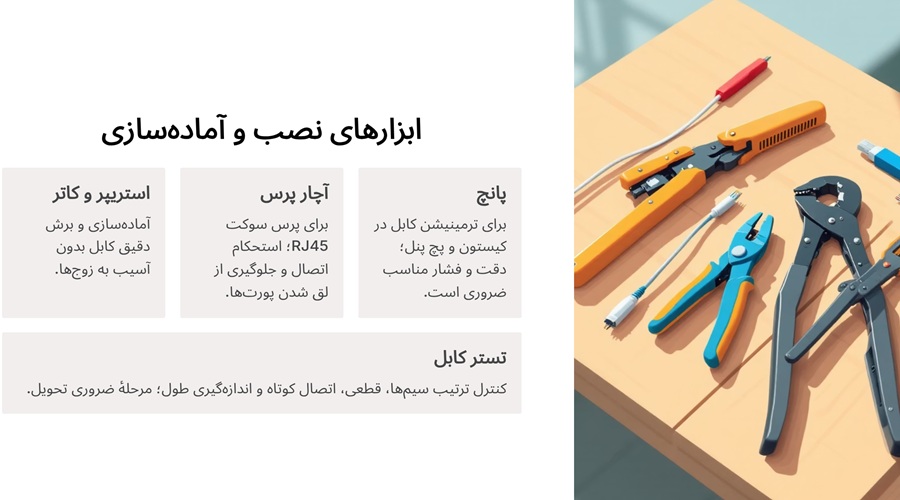

12. ابزار پانچ

ابزار پانچ برای اتصال رشته‌های کابل شبکه به کیستون یا پچ پنل استفاده می‌شود. این ابزار سیم‌ها را داخل شیار مخصوص قرار داده و اضافه سیم را به‌صورت خودکار قطع می‌کند. استفاده از پانچ استاندارد باعث اتصال دقیق، کاهش نویز و افزایش دوام ارتباط می‌شود. در پروژه‌های حرفه‌ای، پانچ‌های فنردار با قابلیت تنظیم فشار کاربرد بیشتری دارند. پانچ صحیح اهمیت بالایی دارد، زیرا اتصال ناقص می‌تواند موجب افت سرعت یا قطعی‌های مقطعی شود. برای اجرای کابل‌کشی ساختاریافته، وجود ابزار پانچ دقیق و باکیفیت ضروری است.

13. آچار پرس سوکت شبکه

آچار پرس برای نصب سوکت RJ45 روی کابل شبکه استفاده می‌شود. این ابزار وظیفه فیکس کردن پین‌های فلزی سوکت روی رشته‌های مسی کابل را بر عهده دارد. کیفیت آچار پرس در استحکام اتصال و جلوگیری از قطعی بسیار مؤثر است. برخی مدل‌های حرفه‌ای امکان برش و لخت کردن کابل را نیز دارند. استفاده از ابزار غیراستاندارد ممکن است باعث لق شدن سوکت یا اتصال ناقص شود. در پروژه‌های حرفه‌ای، آچار پرس باکیفیت یکی از ابزارهای پایه و ضروری محسوب می‌شود.

14. تستر کابل شبکه

تستر کابل برای بررسی صحت اتصال کابل‌های شبکه به کار می‌رود. این دستگاه ترتیب صحیح سیم‌ها، قطعی، جابه‌جایی زوج‌ها و اتصال کوتاه را تشخیص می‌دهد. استفاده از تستر قبل از بهره‌برداری شبکه از بروز مشکلات آینده جلوگیری می‌کند. تسترها در مدل‌های ساده و پیشرفته موجود هستند و برخی از آن‌ها قابلیت اندازه‌گیری طول کابل و تشخیص محل قطعی را دارند. در پروژه‌های سازمانی، تست نهایی تمامی لینک‌ها یکی از مراحل الزامی تحویل پروژه محسوب می‌شود.

15. استریپر کابل

استریپر کابل برای جدا کردن روکش بیرونی کابل شبکه بدون آسیب رساندن به رشته‌های داخلی استفاده می‌شود. این ابزار دقت کار را افزایش داده و از آسیب احتمالی به سیم‌های مسی جلوگیری می‌کند. استفاده از چاقو یا ابزار نامناسب ممکن است باعث آسیب به زوج‌های تابیده و افت کیفیت ارتباط شود. استریپرهای حرفه‌ای قابلیت تنظیم عمق برش دارند. در کابل‌کشی اصولی، استفاده از ابزار استاندارد نه‌تنها سرعت اجرا را بالا می‌برد بلکه کیفیت نهایی شبکه را نیز تضمین می‌کند.

16. قیچی یا کاتر مخصوص کابل

قیچی یا کاتر کابل برای برش دقیق کابل شبکه استفاده می‌شود. برش تمیز و صاف در کیفیت سوکت‌زنی و پانچ تأثیر مستقیم دارد. ابزار نامناسب ممکن است باعث له‌شدن کابل یا آسیب به ساختار داخلی آن شود. کاترهای مخصوص کابل شبکه طراحی ارگونومیک دارند و امکان برش سریع و دقیق را فراهم می‌کنند. در پروژه‌های حرفه‌ای، استفاده از ابزار تخصصی به جای ابزار عمومی توصیه می‌شود تا کیفیت اجرای کابل‌کشی حفظ شود.

17. سینی کابل

سینی کابل در پروژه‌های بزرگ و صنعتی برای عبور حجم زیادی از کابل‌ها در سقف یا مسیرهای اصلی استفاده می‌شود. این تجهیز باعث نظم، تهویه بهتر و جلوگیری از آسیب فیزیکی کابل‌ها می‌شود. سینی‌ها در انواع فلزی مشبک یا ساده عرضه می‌شوند و باید متناسب با وزن کابل‌ها انتخاب شوند. استفاده از سینی کابل در دیتاسنترها و ساختمان‌های اداری بزرگ بسیار رایج است و به توسعه‌پذیری آینده شبکه کمک می‌کند.

18. لوله فلکسی یا لوله برق

لوله فلکسی یا لوله برق برای عبور کابل‌ها در داخل دیوار، کف یا سقف کاذب استفاده می‌شود. این لوله‌ها از کابل در برابر ضربه، رطوبت و آسیب محیطی محافظت می‌کنند. در مسیرهایی که امکان دسترسی مستقیم وجود ندارد، استفاده از لوله استاندارد اهمیت زیادی دارد. انتخاب قطر مناسب لوله باعث می‌شود در آینده امکان اضافه کردن کابل جدید وجود داشته باشد. رعایت اصول عبور کابل شبکه جدا از کابل برق نیز در این مرحله اهمیت دارد.

19. نگهدارنده کابل

نگهدارنده‌های کابل برای فیکس کردن کابل‌ها روی دیوار یا سقف استفاده می‌شوند. این تجهیزات از آویزان شدن یا کشیدگی کابل جلوگیری می‌کنند. استفاده صحیح از نگهدارنده باعث افزایش ایمنی و زیبایی اجرای پروژه می‌شود. فاصله مناسب بین نگهدارنده‌ها اهمیت دارد تا وزن کابل به‌درستی توزیع شود. در پروژه‌های حرفه‌ای، نظم مسیر کابل یکی از شاخص‌های کیفیت اجرای کابل‌کشی محسوب می‌شود.

20. ماژول فیبر نوری

در پروژه‌هایی که از بک‌بون فیبر نوری استفاده می‌شود، ماژول فیبر نوری نقش تبدیل سیگنال نوری به الکتریکی را ایفا می‌کند. این ماژول‌ها معمولاً در سوئیچ‌های پیشرفته یا تجهیزات انتقال نصب می‌شوند. استفاده از فیبر نوری در مسیرهای طولانی باعث افزایش سرعت و کاهش افت سیگنال می‌شود. انتخاب نوع ماژول باید متناسب با نوع فیبر (Single Mode یا Multi Mode) و سرعت مورد نیاز انجام شود. در شبکه‌های سازمانی و دیتاسنترها، فیبر نوری بخش مهمی از زیرساخت ارتباطی محسوب می‌شود.

21. پچ پنل فیبر نوری

پچ پنل فیبر نوری برای مدیریت، اتصال و نظم‌دهی کابل‌های فیبر در رک شبکه استفاده می‌شود. این تجهیز محل ترمینیشن فیبرهاست و امکان اتصال آن‌ها به تجهیزات اکتیو مانند سوئیچ‌های فیبر یا ماژول‌های SFP را فراهم می‌کند. استفاده از پچ پنل فیبر باعث محافظت از اتصالات حساس نوری و جلوگیری از شکستگی کابل می‌شود. این پنل‌ها معمولاً دارای کاست، آداپتور و محل مدیریت فیبر اضافی هستند. در پروژه‌های سازمانی و دیتاسنترها، وجود پچ پنل فیبر برای نگهداری اصولی و عیب‌یابی سریع لینک‌های نوری کاملاً ضروری است.

22. فن رک و تجهیزات تهویه

فن رک برای خنک‌سازی تجهیزات داخل رک استفاده می‌شود. سوئیچ‌ها، روترها و سرورها در زمان فعالیت گرما تولید می‌کنند و در صورت تهویه نامناسب، عملکرد آن‌ها مختل می‌شود. نصب فن استاندارد در قسمت بالای رک به گردش هوای مناسب کمک می‌کند و از افزایش دمای داخلی جلوگیری می‌نماید. برخی رک‌ها دارای ترموستات برای کنترل خودکار دما هستند. مدیریت صحیح تهویه، عمر تجهیزات شبکه را افزایش داده و از خاموشی‌های ناگهانی جلوگیری می‌کند. در پروژه‌های حرفه‌ای، سیستم خنک‌سازی بخشی جدایی‌ناپذیر از طراحی زیرساخت محسوب می‌شود.

23. UPS مخصوص رک شبکه

UPS وظیفه تأمین برق اضطراری تجهیزات شبکه را در زمان قطع برق بر عهده دارد. در صورت خاموشی ناگهانی، UPS از آسیب به سوئیچ‌ها و سایر تجهیزات جلوگیری می‌کند و امکان ذخیره اطلاعات یا ادامه فعالیت کوتاه‌مدت را فراهم می‌سازد. ظرفیت UPS باید بر اساس توان مصرفی تجهیزات داخل رک انتخاب شود. در محیط‌های سازمانی، استفاده از UPS نه‌تنها برای پایداری شبکه بلکه برای جلوگیری از اختلال در سرویس‌های حیاتی ضروری است. نصب UPS استاندارد، یکی از اصول طراحی حرفه‌ای زیرساخت شبکه محسوب می‌شود.

24. تجهیزات ارت و اتصال به زمین

سیستم ارت برای تخلیه بارهای الکتریکی ناخواسته و جلوگیری از آسیب به تجهیزات شبکه استفاده می‌شود. در رک‌های شبکه و پروژه‌های بزرگ، اتصال صحیح به زمین از ایجاد نویز و خطرات ناشی از نوسانات برق جلوگیری می‌کند. استفاده از سیم ارت استاندارد و اتصال صحیح آن به بدنه رک و تجهیزات فلزی اهمیت زیادی دارد. رعایت اصول ارتینگ باعث افزایش ایمنی، کاهش اختلال الکترومغناطیسی و افزایش طول عمر تجهیزات می‌شود. در بسیاری از پروژه‌های حرفه‌ای، تأیید سیستم ارت یکی از مراحل تحویل نهایی کار است.

25. کاور یا کاپ محافظ سوکت

کاپ یا کاور محافظ سوکت برای جلوگیری از ورود گردوغبار و آسیب به پورت‌های بلااستفاده شبکه استفاده می‌شود. این قطعه ساده در افزایش طول عمر پورت‌ها و حفظ کیفیت اتصال نقش مهمی دارد. در محیط‌های صنعتی یا مکان‌هایی که گردوغبار زیاد است، استفاده از کاور محافظ اهمیت بیشتری پیدا می‌کند. برخی مدل‌ها دارای درپوش فنری هستند که پس از خارج کردن کابل به‌صورت خودکار بسته می‌شوند. توجه به این جزئیات کوچک در پروژه‌های حرفه‌ای نشان‌دهنده اجرای دقیق و استاندارد کابل‌کشی شبکه است.
